O dimensionamento de um sistema fotovoltaico para o Grupo B (baixa tensão) é feito de forma automática pelo Luvik, com base nas informações fornecidas durante a criação do negócio e nas entradas para o dimensionamento.

Neste artigo você vai entender quais são esses dados e como eles são utilizados para o dimensionamento do Grupo B.

As contas de energia

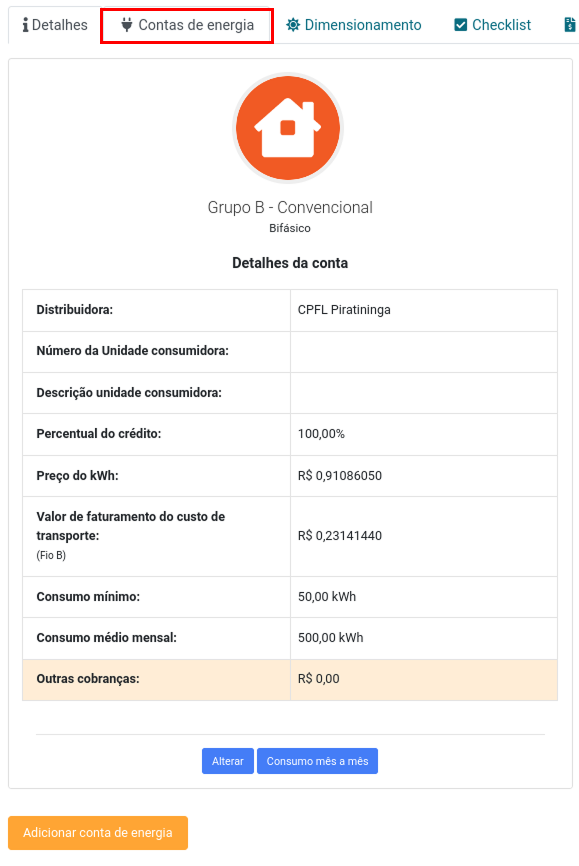

Por padrão, todo negócio possui pelo menos uma conta de energia cadastrada, inserida no momento da criação do negócio.

Se necessário, você pode adicionar outras contas acessando a aba “Contas de Energia” e clicando em “Adicionar conta”, como consta no artigo Como adicionar mais de uma conta de energia no dimensionamento.

Ao incluir mais de uma conta do Grupo B, o Luvik irá dimensionar um sistema que atenda a demanda do consumo de todas as contas cadastradas.

Você pode editar os dados da conta a qualquer momento pelo botão “Alterar”, além de inserir o “Consumo mês a mês”, se desejar. Veja mais no artigo: Como inserir o consumo mês a mês da conta de energia.

O dimensionamento

O dimensionamento está localizado dentro do negócio, na aba “Dimensionamento”. Ele é composto por três etapas:

1. Informe as entradas
2. Defina o sistema
3. Valide a geração

Para mais detalhes sobre como cada etapa funciona, leia o artigo: Conheça as etapas do dimensionamento.

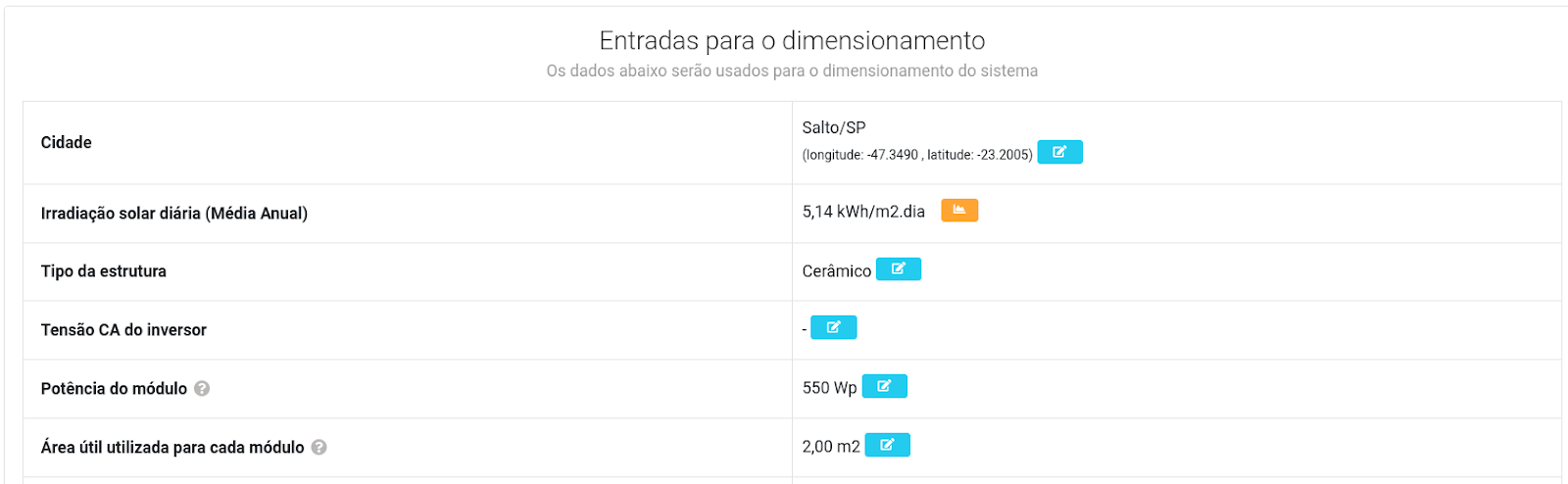

Informe as entradas

Nesta etapa estão os dados que serão considerados para o cálculo (cidade, irradiação solar, percentual de perda, simultaneidade, entre outros).

Essas informações são preenchidas automaticamente com base nos dados do negócio e nas configurações do seu Luvik. No entanto, todos os campos são editáveis.

Defina o sistema

Após validar as entradas, na etapa “Defina o sistema” você confere os resultados do dimensionamento.

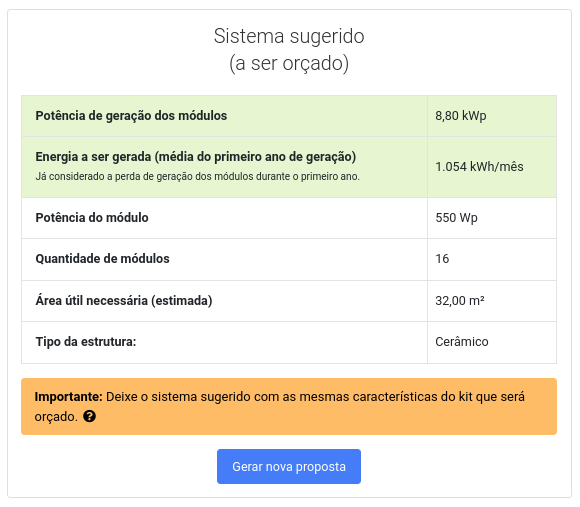

1) Sistema sugerido: Este é o resultado do dimensionamento baseado nos dados de entrada. Como não é possível trabalhar com frações de módulo, o Luvik já sugere um sistema com a quantidade exata de módulos (sempre arredondada para cima).

Veja que, neste exemplo, a fórmula indica a instalação de 16 módulos de 550 Wp, o que resulta em um sistema de 8,80 kWp com uma estimativa de geração mensal de 1.054 kWh.

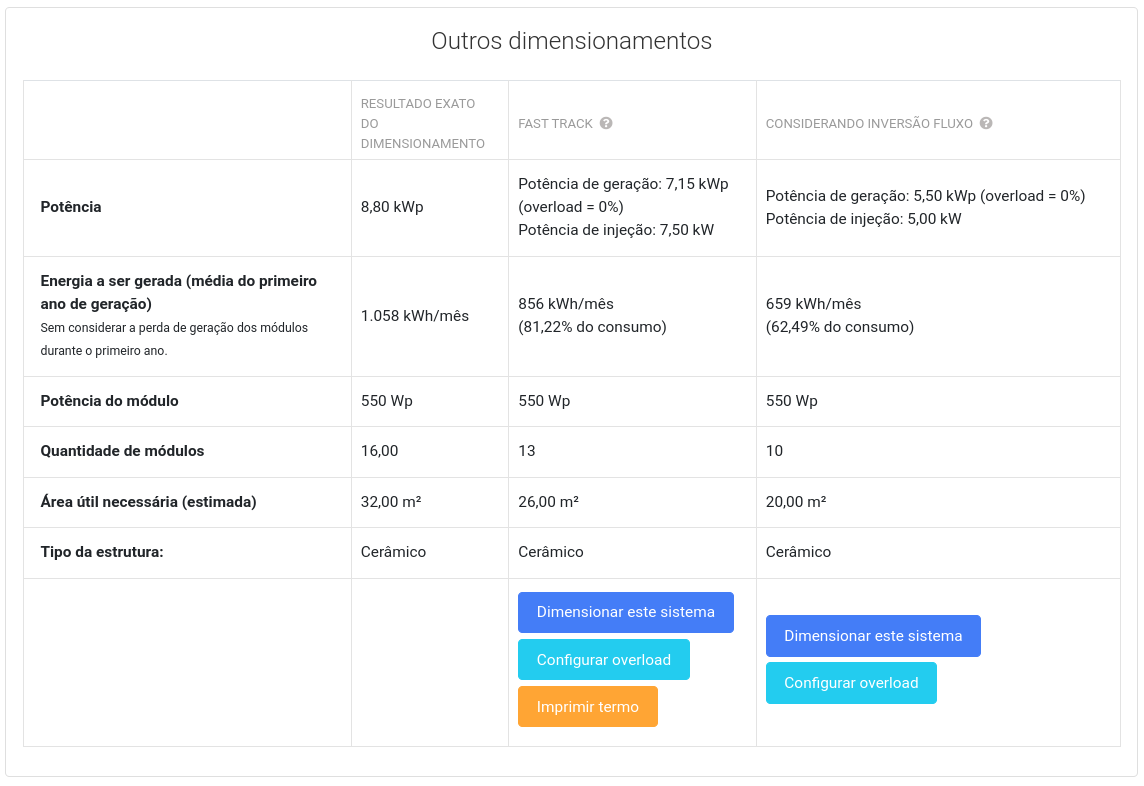

2) Outros dimensionamentos: Nesta tabela, o Luvik apresenta os casos que isentam a análise de inversão de fluxo:

• Fast Track: Sistema fotovoltaico com até 7,5 kW de potência de injeção, em autoconsumo local, que não aloque excedentes para outras unidades consumidoras.

• Redução de potência permanente: A limitação da potência injetável estabelece a conexão de projetos limitando de maneira permanente a potência injetável com base no consumo da unidade consumidora e simultaneidade média para cada tipo de instalação.

Neste exemplo, é sugerido um sistema como potência de geração de 5,50 kWp e injeção de 5,00 kW.

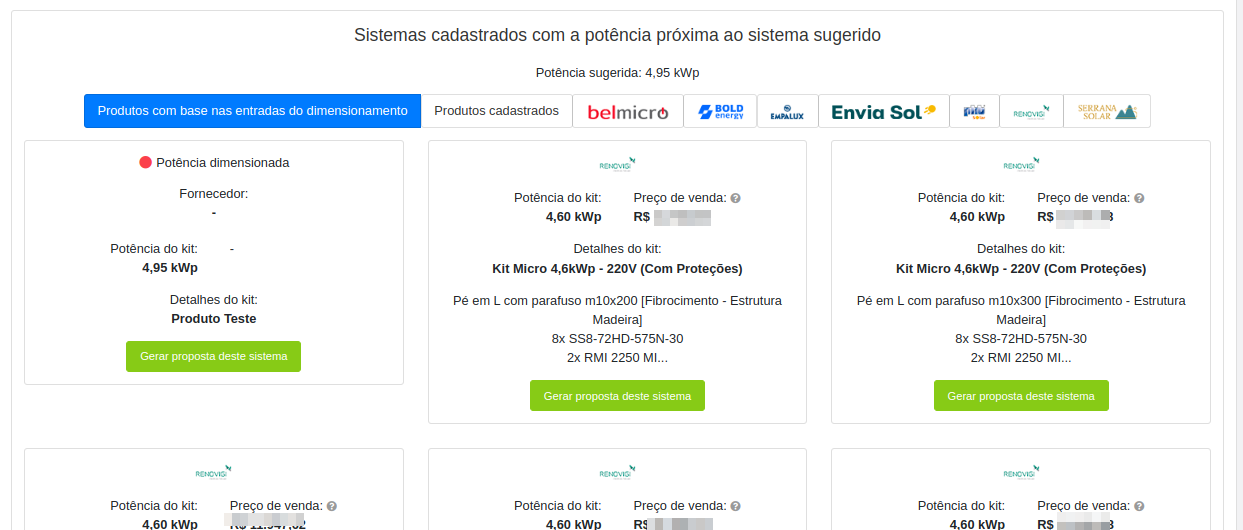

Ainda nessa etapa, o Luvik sugere automaticamente os “Sistemas cadastrados com a potência próxima ao sistema sugerido”, de acordo com a potência dimensionada, permitindo que você os adicione facilmente à sua proposta comercial.

Valide a geração

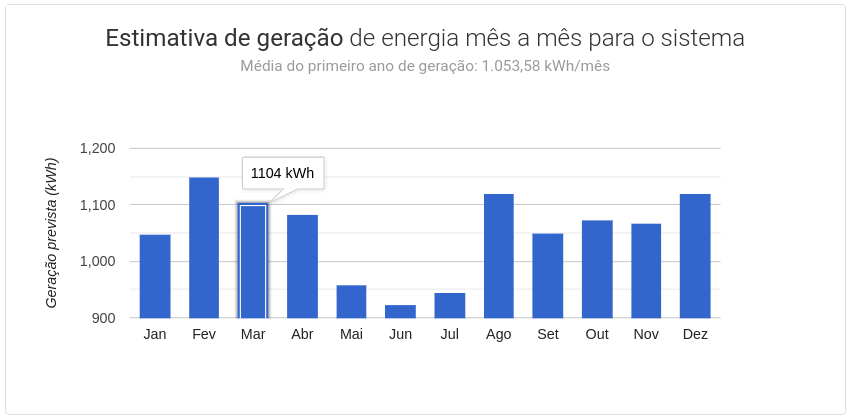

E por fim, na etapa “Valide a geração” é exibido um gráfico com a estimativa de geração mês a mês do sistema sugerido. Ao passar o mouse sobre cada coluna, o valor em kWh correspondente ao mês é exibido.

Neste exemplo, a estimativa de geração para o mês de março (no primeiro ano de geração) é de 1.104 kWh.

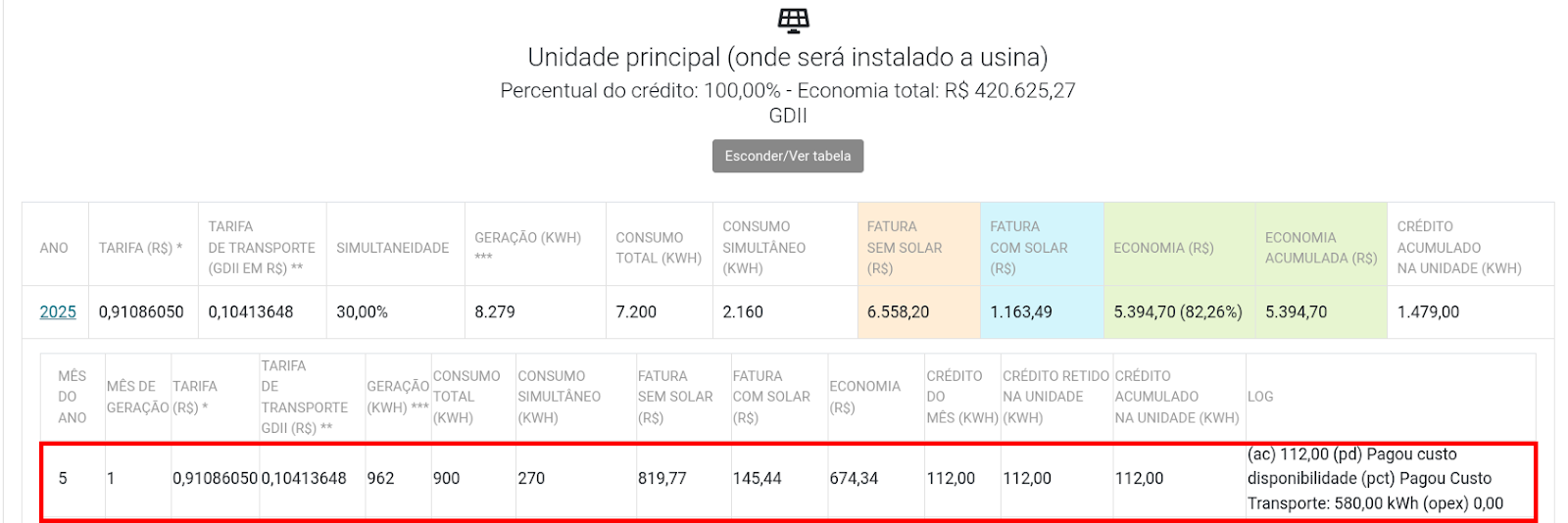

Logo abaixo é exibida a tabela com os detalhes do dimensionamento, considerando as estimativas de geração, fatura sem e com energia solar, expectativa de economia, etc. Os valores são exibidos nos formatos anual e mensal.

Para a explicação de cada valor, utilizaremos a coluna do primeiro mês de geração (mês 5 de 2025):

• Mês do ano
• Mês de geração: O número do mês de geração relativo aos dados apresentados (o Luvik contabiliza até o 300º mês – representando os 25 anos de geração).
• Tarifa (R$): Tarifa de energia completa da distribuidora de energia do cliente.
• Tarifa de transporte GDII (R$): Tarifa correspondente a cobrança do Fio B para aquele ano.
• Geração (kWh): Estimativa de geração do sistema para aquele mês.
• Consumo total (kWh): Consumo mensal da unidade consumidora, de acordo com o valor informado na aba “Contas de energia”.
• Consumo simultâneo (kWh): Valor calculado através do “Fator de simultaneidade” informado nas “Entradas para o dimensionamento”. Neste exemplo, o percentual utilizado é de 30%, portanto: 900 kWh (consumo) x 30% = 270 kWh simultâneos.
• Fatura sem solar (R$): Demonstra o valor da conta SEM o sistema fotovoltaico dimensionado. Caso a geração fotovoltaica não supra todo o consumo, também é cobrado o que foi atendido pela distribuidora. Neste caso: 900 x R$ 0,91086050 = R$ 819,77.
• Fatura com solar (R$): Demonstra o valor da conta COM o sistema fotovoltaico dimensionado já em funcionamento. Para isso, é feita uma relação entre energia compensada e consumo da unidade consumidora, temos então:

  Custo de transporte: 580 kWh x R$ 0,10413648 = R$ 60,40
  Custo de disponibilidade: 50 kWh x R$ 0,91086050 = R$ 45,54
  ICMS sobre a TUSD = R$ 39,50
  Total: R$ 145,44
• Economia (R$): Diferença entre a fatura sem solar e com solar, portanto: R$ 819,77 – R$ 145,44 = R$ 674,34.
• Crédito do mês (kWh): Valor de crédito gerado no mês, resultado da diferença positiva entre geração e consumo (nos casos em que o sistema gera mais do que o consumo – ou o suficiente para abater todo o consumo – e o cliente ainda assim paga esse custo à distribuidora, o valor correspondente em kWh é acrescentado como crédito). Neste exemplo, temos: 962 – 900 = 62 kWh + 50 kWh (custo de disponibilidade) = 112 kWh de créditos.
• Crédito retido na unidade (kWh):  Os créditos retidos na unidade. Caso haja mais de uma unidade consumidora, o valor é distribuído entre as demais.
• Crédito acumulado na unidade (kWh): Quantidade de crédito acumulado na unidade consumidora ao longo dos meses, totalizando: créditos acumulados (ac) – créditos utilizados (uc) – créditos expirados (ex).
• Log: Registro de atividades detalhadas mês a mês na UC, divididas entre: (ac) => Acumulou crédito; (uc) => Usou crédito; (ex) => Expirou crédito; (ce) => Comprou energia; (pd) => Pagou disponibilidade; (pfb) => Pagou Fio B; (opex) => Custo de manutenção e operação.

Em caso de dúvidas, entre em contato com nosso time de suporte.
