Conheça as etapas do dimensionamento no Luvik
Após criar o negócio e cadastrar os dados referentes à conta de energia do seu contato, você já poderá consultar o resultado do dimensionamento na tela Detalhes do negócio > Dimensionamento.
Nessa tela, você pode verificar as três etapas do dimensionamento:
- Informe as entradas
- Defina o sistema
- Valide a geração

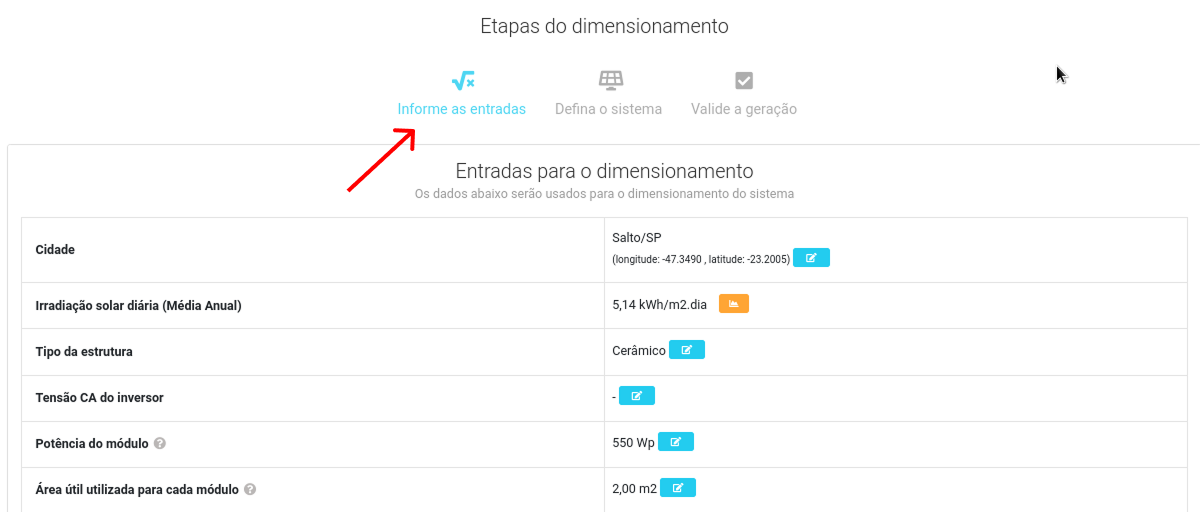

Informe as entradas
Na tela de “Informe as entradas”, o Luvik apresenta os dados de entrada utilizados no cálculo do dimensionamento do sistema. Esses dados devem ser revisados e podem ser alterados, se necessário.
Os valores utilizados no dimensionamento são preenchidos automaticamente. Abaixo estão os critérios de cada entrada:
- Cidade:
Definida com base na cidade informada no cadastro do contato. Caso o cliente queira instalar o sistema em outro endereço, é possível alterar a cidade clicando no botão azul “Alterar”. - Irradiação solar diária (média anual):
Informada a partir do cadastro de irradiação solar do sistema.
Saiba mais. - Tipo da estrutura:
Refere-se ao tipo de telhado onde o sistema será instalado (cerâmico, metálico, fibrocimento, etc.). - Tensão CA do inversor:
Definida conforme o tipo de rede: 127V ou 220V (monofásico) ou 120/220V ou 220/380V (trifásico).
Saiba mais. - Potência do módulo:
Valor padrão configurado nas configurações do sistema.
Saiba mais. - Área útil utilizada para cada módulo:
Espaço médio (em m²) necessário para instalação de um módulo, considerando sua potência. - Perdas de geração:
Representa a parcela (em %) de energia solar que não é convertida em eletricidade utilizável.
Saiba mais. - Simultaneidade (percentual de consumo instantâneo):
Percentual da geração que será consumida instantaneamente, sem injeção na rede.
Saiba mais. - Percentual OPEX (custo de manutenção e operação) anual:
Percentual do valor de venda considerado como custo anual de manutenção e operação.
Saiba mais. - Custo para troca do inversor:
Percentual adicionado à “Fatura com energia solar”, referente à substituição do inversor após determinado período.
Saiba mais. - Cálculo do ICMS na energia compensada:
Indica se o sistema deve considerar ou não a cobrança de ICMS sobre a TUSD da energia compensada.
Saiba mais. - Data do início de operação do sistema:
Data prevista para a ativação do sistema. - Geração desejada:
Por padrão, o sistema usa o consumo mensal informado na conta de energia.
Você também pode dimensionar com base na:
Área disponível em m²
Potência desejada (kWp)
Quantidade de módulos
Defina o sistema

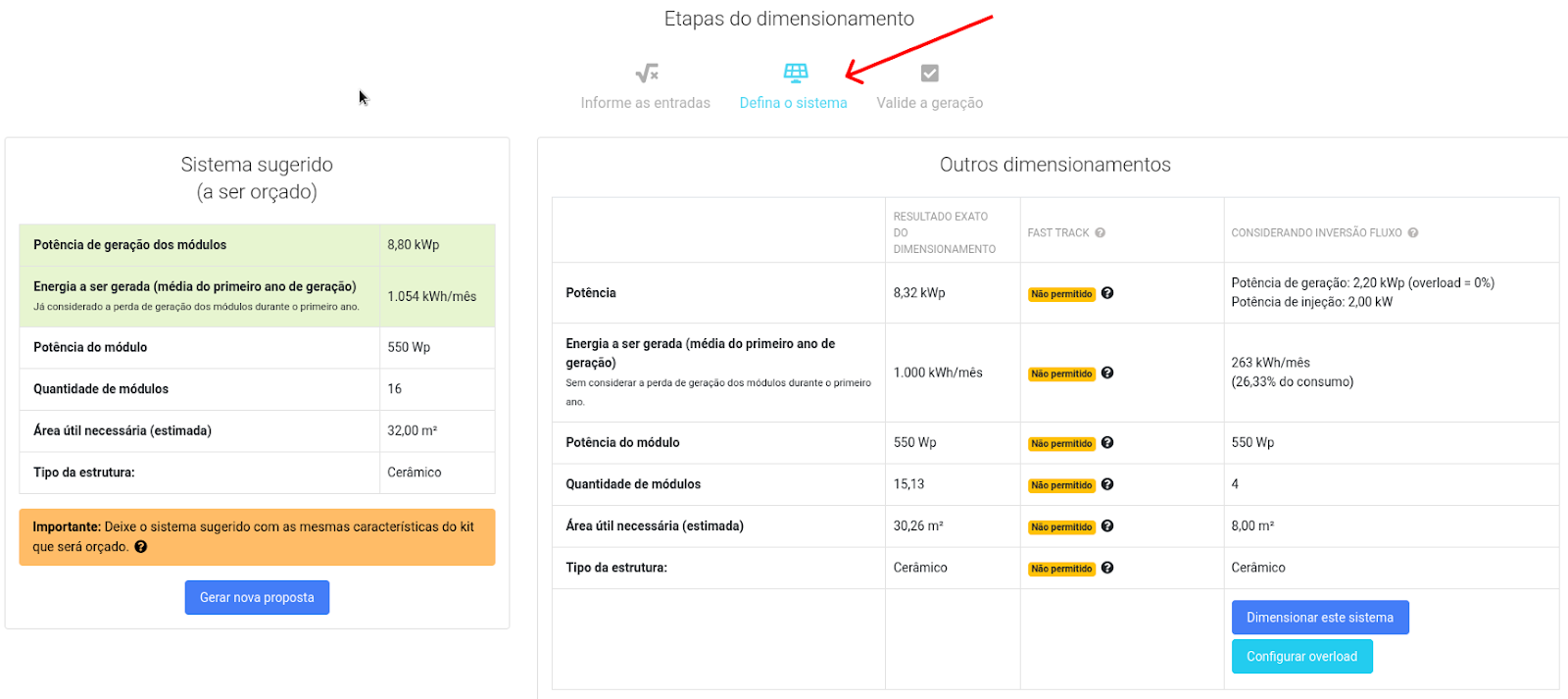

Na tela de “Defina o sistema”, o Luvik apresenta o resultado do dimensionamento realizado, baseado nos dados informados na tela de “Informe as entradas”. O Luvik exibirá dois quadros:
Sistema sugerido (a ser orçado)
Este é o resultado do dimensionamento baseado nos dados da tela “Informe as entradas”. Como não é possível trabalhar com frações de módulo, o Luvik já sugere um sistema com a quantidade de módulos exata (sempre arredondado para cima).
Veja que, no exemplo da imagem acima, é indicado a instalação de 16 módulos de 550 Wp.

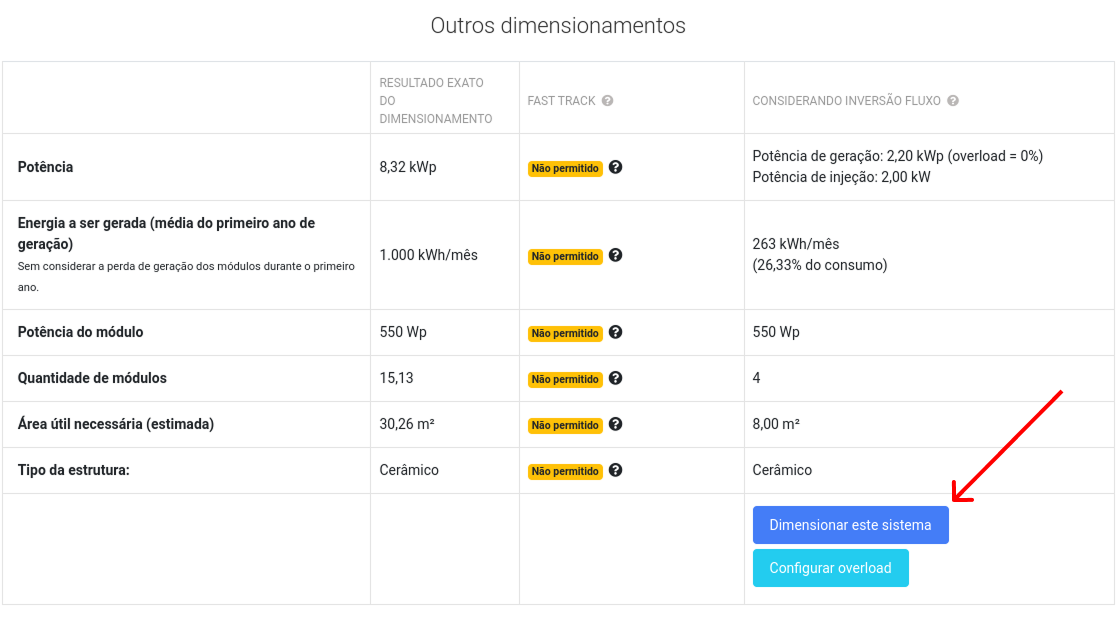

Outros dimensionamentos
Na tabela “Outros dimensionamentos”, o Luvik exibe cálculos para sistemas em Fast Track e com redução de potência, todos de acordo com as novas regras (REN. 1.000/2021). Caso faça sentido para o seu projeto, você pode escolher o dimensionamento considerando a inversão de fluxo clicando no botão “Dimensionar este sistema”.
Para saber mais, leia o artigo: O que você precisa saber sobre “inversão de fluxo” na energia solar.

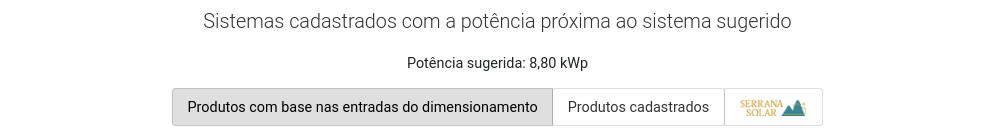

Ainda na tela “Defina o sistema”, o Luvik sugere produtos com a potência próxima ao que foi dimensionado.
Importante: Deixe o sistema sugerido com as mesmas características do kit que será orçado. Saiba mais aqui.
Valide a geração

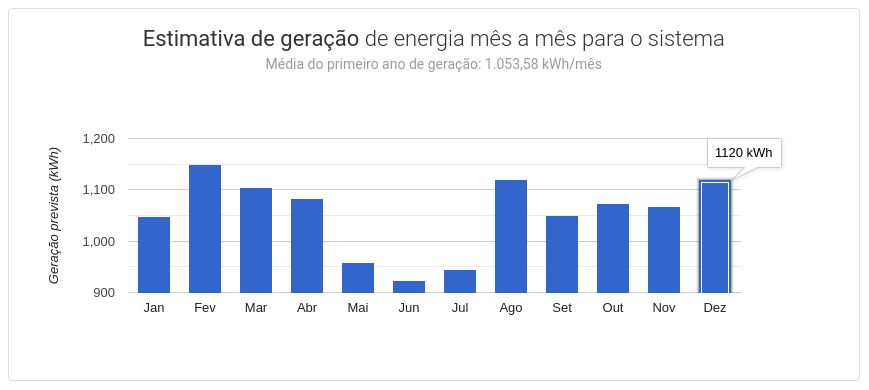

Na última etapa, o Luvik exibirá um gráfico com a estimativa de geração mês a mês do sistema sugerido. Ao passar o mouse sobre cada coluna, o valor em kWh correspondente ao mês é exibido.

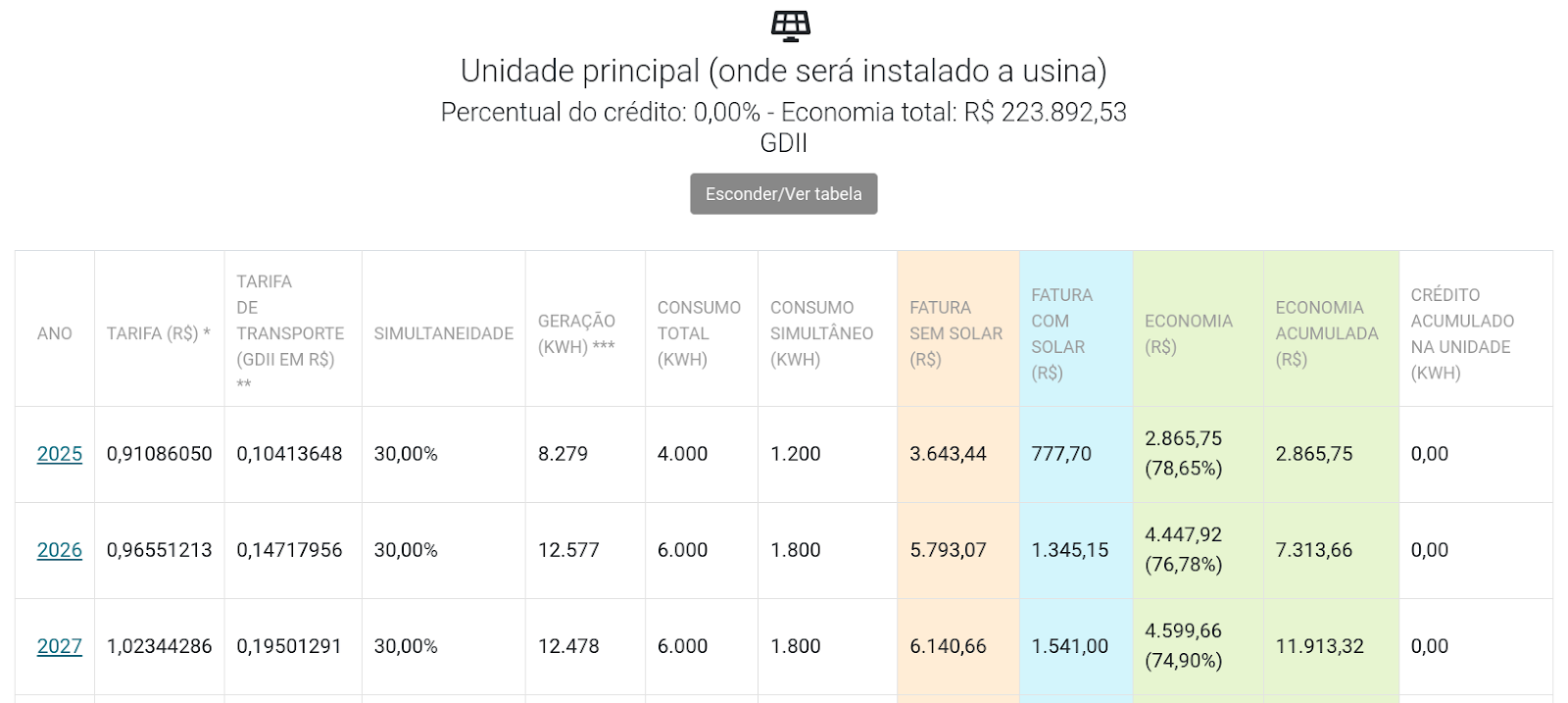

Logo abaixo temos a tabela de estimativas do projeto.
As colunas da tabela apresentam os seguintes valores:
- Ano: o ano relativo aos dados apresentados.
- Tarifa (R$): Tarifa de energia completa da concessionária escolhida.
- Tarifa de transporte: Tarifa correspondente a cobrança do Fio B, para o ano em questão.
- Simultaneidade: Percentual de consumo instantâneo do sistema simulado. Dado informado na aba “Dimensionamento” sub aba “Informe as entradas”.
- Geração (kWh): Estimativa de geração anual do sistema sugerido, baseado na irradiação solar da cidade. É a soma de todas as gerações mensais calculadas.
- Consumo total (kWh): Consumo anual da unidade consumidora. Soma de todos os consumos mensais informados na aba “Contas de energia”.
- Consumo simultâneo (kWh): Valor calculado através do “Fator de simultaneidade” informado na aba “Dimensionamento” sub aba “Informe as entradas” e se refere ao consumo instantâneo anual da unidade consumidora.
- Fatura sem solar (R$): Soma de todas as faturas mensais sem solar no ano em questão.
- Fatura com solar (R$): Soma de todas as faturas mensais com solar do ano em questão.
- Economia (R$) (%): Economia anual do sistema em reais e porcentagem em relação ao sistema com solar e sem solar. Leva em consideração a relação entre a fatura com solar e sem solar.
- Economia acumulada (R$): Soma da economia dos anos subsequentes. São os dados de economia totalizados ano a ano.
- Crédito acumulado na unidade (kWh): Quantidade de crédito acumulado na unidade consumidora ao longo do ano, totalizando: créditos acumulados (ac) – créditos utilizados (uc) – créditos expirados (ex).

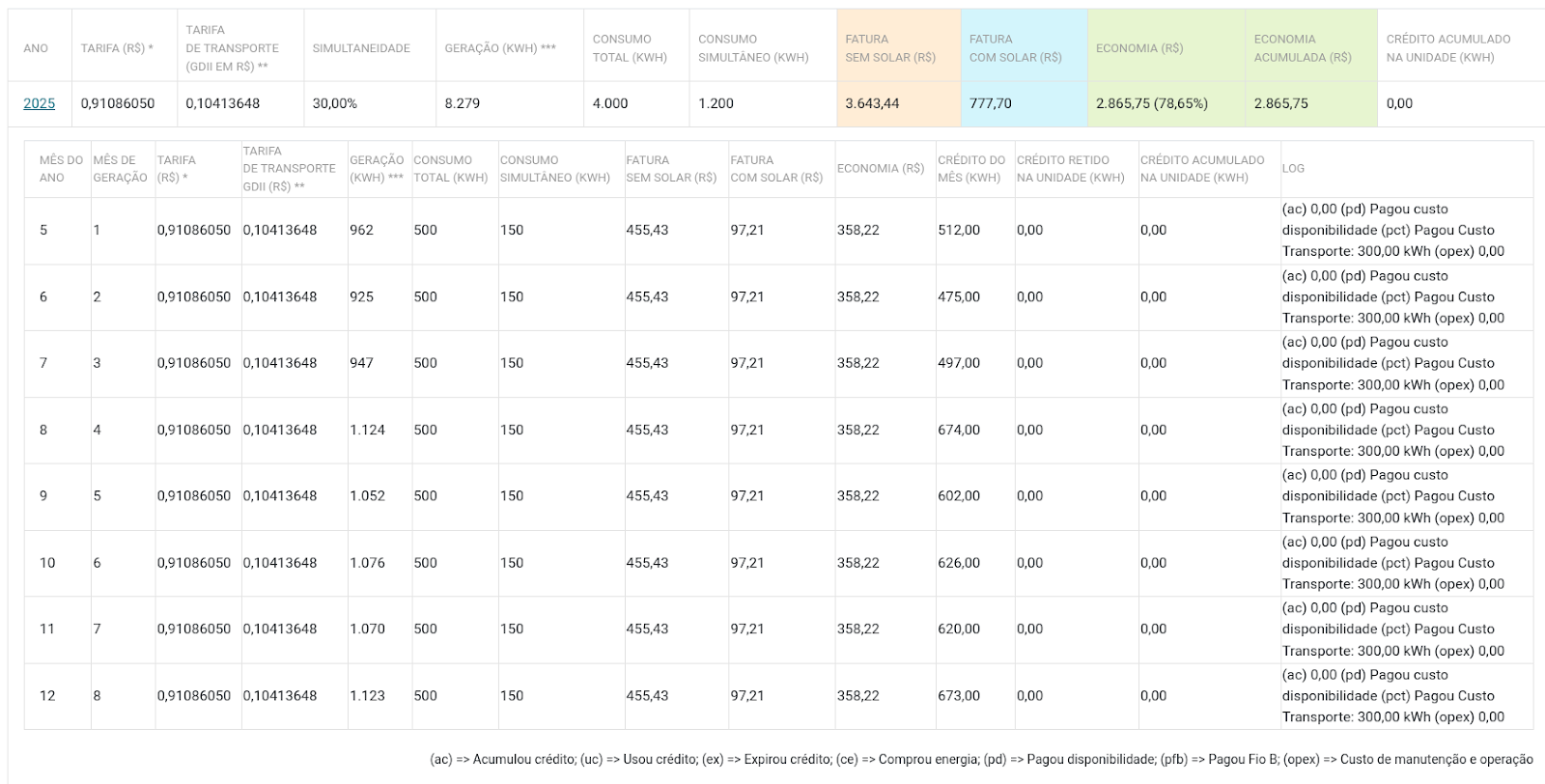

Ao clicar no ano correspondente, você tem acesso a uma tabela detalhada mês a mês, conforme a figura abaixo:
As colunas da tabela apresentam os seguintes valores:
- Mês do ano: o mês do ano.
- Mês de geração: o número do mês de geração específico, dentro da amostra com 300 meses de estudo (25 anos).
- Tarifa (R$): Tarifa de energia completa da concessionária escolhida.
- Tarifa de transporte (R$): Tarifa correspondente a cobrança do Fio B, para o mês em questão.
- Geração (kWh): estimativa de geração do sistema sugerido, baseado na irradiação solar da cidade. Esses valores podem ser identificados no gráfico de geração mês a mês.
- Consumo total (kWh): valor informado no campo “Consumo médio mensal” na aba “Contas de energia”. Caso seja informado o consumo mês a mês, será mostrado os valores dos respectivos meses na tabela.
- Consumo simultâneo (kWh): Valor calculado através do “Fator de simultaneidade” informado na aba “Dimensionamento” sub aba “Informe as entradas” e se refere ao consumo instantâneo mensal do sistema sugerido.
- Fatura sem solar (R$): A coluna do valor da “FATURA SEM SOLAR (R$)” demonstra o valor da conta SEM o sistema dimensionado. Para isso, considera o consumo do mês multiplicado pelo preço do kWh do cadastro na aba “Contas de energia”. Caso o consumo seja menor que o consumo mínimo, a fatura assumirá o valor do consumo mínimo.
- Fatura com solar (R$): A coluna do valor da “FATURA COM SOLAR (R$)” demonstra o valor da conta COM o sistema dimensionado. Para isso, é feita uma relação entre energia compensada e consumo da unidade consumidora. Se o saldo entre energia compensada e consumo for positivo, cobra-se o líquido x valor da Fio B no mês em questão. Se o consumo for menor que o consumo mínimo, cobra-se o consumo mínimo. Se o saldo entre consumo e energia compensada foi maior que o consumo mínimo, cobre-se o líquido x preço do kWh.
- Economia (R$): Economia mensal do sistema em reais. Leva em consideração a relação entre a fatura com solar e sem solar.
- Crédito do mês (kWh): quantidade de crédito gerado no mês, resultado da diferença positiva entre geração e consumo.
- Crédito retido na unidade (kWh): Quantidade de crédito destinado à unidade consumidora no mês em questão. Calculado conforme o percentual de crédito definido na aba “Contas de Energia”.
- Crédito acumulado na unidade (kWh): Quantidade de crédito acumulado na unidade consumidora ao longo dos meses, totalizando: créditos acumulados (ac) – créditos utilizados (uc) – créditos expirados (ex).
- LOG: Registro de atividades detalhadas mês a mês na unidade consumidora, que estão divididas em: (ac): Acumulou crédito, (uc): Usou crédito, (ex): Expirou crédito, (ce): Comprou energia, (pd): Pagou disponibilidade, (pfb): Pagou Fio B, (opex): Custo de manutenção e operação.
Em caso de dúvidas, entre em contato com nossa equipe de suporte.
